Guía Técnica para Solicitud de Requisición de un Techo Domo Geodésico de Aluminio

3. Accesorios y Componentes Adicionales

3.1 Accesorios Funcionales:

• Escotillas, manholes, claraboyas (skylights), venteo.

• Escaleras, pasarelas o plataformas.

• Flashing o sellos para paso de tuberías.

• Soportes de tuberías para sistemas contra incendios (si es requerido).

• Ensambles guía para techos flotantes internos (IFR).

3.2 Elementos Opcionales

• Plataforma de trabajo superior y plataforma central.

• Acceso a todos los accesorios del domo.

• Boquillas y manholes adicionales.

• Boquilla anti-rotación para tanques con IFR.

3.3 Componentes de Seguridad

· En tanques con baja presión interna: válvulas de presión/vacío (API 2000) y venteos de emergencia (VRV).

4. Presión Interna Máxima de Diseño

De acuerdo con la norma API 650 – Apéndice G (Sección G.4.3 Internal Pressure):

“Unless otherwise specified by the Purchaser, the internal design pressure shall not exceed the weight of the roof. In no case shall the internal design pressure exceed 2.2 kPa (9 in. of water). When the design pressure, Pmax, for a tank with an aluminum dome roof is being calculated, the weight of the roof, including structure, shall be used for the DLR term in F.4.2.”

Los domos geodésicos de aluminio WB se diseñan para tanques atmosféricos y de baja presión conforme al API 650 Apéndice G, con:

• Presión interna máxima: +2.2 kPa (≈ 0.32 psi ≈ 9 inH₂O)

• Presión de vacío máxima: –0.5 kPa

Los valores más altos requieren un diseño especial por parte del fabricante.

5. Tipos de Estructura de Apoyo (Shoe Structures)

World Bridge ofrece varios tipos de conexión entre el domo y la pared del tanque:

• Tipo Deslizante (Sliding Type): permite movimientos térmicos y minimiza cargas sobre la pared del tanque.

• Tipo Apernado (Bolting Type): conexión rígida atornillada, usada en tanques presurizados.

• Tipo Bisagra (Hinge Type): estructura articulada liviana, estándar de WB, con la mejor relación costo–peso.

• Tipo Apernado Avanzado (Advanced Bolting Type): sistema modular sin soldadura, ideal para montajes rápidos o retrofits.

Recomendación WB: usar el tipo bisagra (Hinge Type) como estándar y el tipo deslizante (Sliding Type) cuando se busque minimizar las cargas sobre la virola.

6. Anillo de Tensión (Tension Ring)

El anillo de tensión es un componente estructural que resiste las fuerzas circunferenciales generadas por la cúpula y proporciona la rigidez necesaria en el borde superior del tanque.

Existen dos configuraciones principales dependiendo del diseño del proyecto:

6.1. Anillo de Tensión Fabricado en Acero al Carbono (CS Tension Ring)

Esta es, en la mayoría de los casos, la opción recomendada.

Diseñado e instalado por el fabricante del tanque. Proporciona rigidez, previene deformaciones y permite un techo domo más liviano y económico..

Configuraciones posibles:

• Placa anular o poligonal gruesa

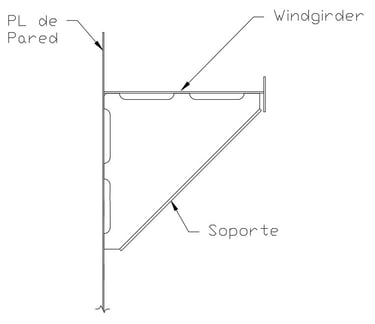

• Viga de viento cerca del tope del tanque

Refuerzo local (si es necesario):

• Placas de distribución de carga

• Refuerzos estructurales locales basados en análisis

1. Introducción

Los techos domos de aluminio (ADR – Aluminum Dome Roofs) son estructuras autoportantes, livianas y resistentes a la corrosión, diseñadas conforme al API 650 Apéndice G.

Fabricados por World Bridge Industrial Co., Ltd., los ADR ofrecen una solución eficiente y duradera para cubrir tanques de almacenamiento de hidrocarburos, productos petroquímicos o agua. Su diseño atornillado sin soldadura permite un montaje rápido, bajo peso estructural y mínima manutención.

Para obtener una oferta técnica precisa y optimizada, es indispensable especificar correctamente los datos del tanque, las condiciones de operación y los accesorios requeridos.

2. Información General a Suministrar

Al solicitar una cotización (Request for Quotation – RFQ) para un domo geodésico de aluminio, se recomienda incluir la siguiente información técnica y de diseño:

2.1 Datos Generales del Tanque

• Nombre del proyecto, cliente y ubicación (país).

• Diámetro interno y altura del tanque.

• Tipo de tanque (nuevo o existente).

• Tipo de construcción (soldado o apernado).

• Producto almacenado.

• Presión de diseño y de operación.

• Temperatura de diseño y de operación.

• Máximo caudal de entrada y salida de producto

• Nivel máximo y mínimo de líquido.

• Norma de diseño (API 650 / EN 14015 / AWWA / otra).

• Norma de diseño por viento y velocidad básica del viento.

• Carga viva y carga de nieve aplicable según la localización.

• Zona sísmica o aceleraciones espectrales.

2.2 Detalles Estructurales Requeridos

• Detalles del ángulo de tope (top angle): espesor, material, altura y forma de conexión.

• Dimensiones del rigidizador de viento (wind girder), especialmente si se utiliza como caminería perimetral.

• Tipo de anillo de tensión:

  • Fabricado en acero al carbono por el fabricante del tanque (opción normalmente usada), o

  • Integrado al domo de aluminio.

• Tipo de apoyo o zapata (sliding, bolting, hinge, advanced bolting). (ver punto 5)

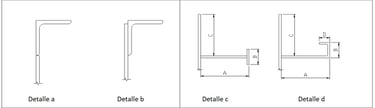

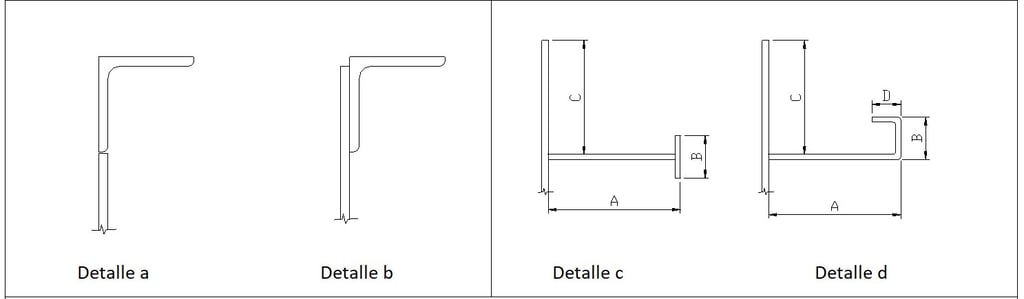

Detalles de Angulo de Tope y Rigidizador de Viento

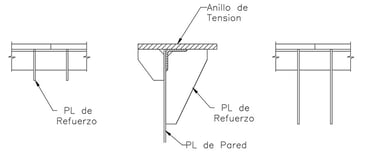

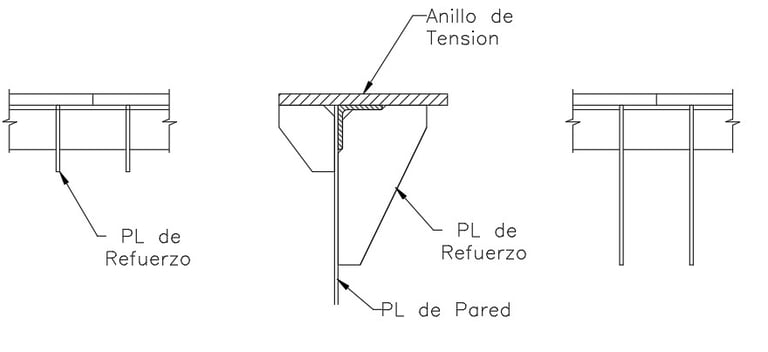

Anillo de Tensión de Acero al Carbono

6.2. Anillo de tensión de aluminio (Integrado en el Domo)

Integrado en la estructura del techo domo. Minimiza el trabajo en tanques existentes, pero aumenta el costo del techo domo. Requiere evaluacion el borde superior del tanque.

7. Lista de verificación para la preparación de RFQ

• Plano o croquis del tanque.

• Condiciones de diseño

• Tipo de anillo de tensión.

• Definir tipo de zapata (sliding, bolting, hinge, advanced bolting).

• Accesorios requeridos.

• Norma de diseño.

• Idioma y unidades.

8. Asistencia de Instalación (Opcional)

Especifique si se requieren herramientas, supervisión de la instalación o equipo especial.

9. Conclusión

La correcta definición de cargas, tipo de zapata y tipo de anillo de tensión —especialmente el anillo de tensión de acero al carbono— garantiza una cotización precisa y una interacción óptima tanque–el techo domo.
